Etiket kalite kontrolü (içerik, ön–arka etiket eşleşmesi)
Şişe, karşılıklı iki kameranın arasından geçerken ön ve arka etiketi aynı anda görüntülenir. Etiketin varlığı, konumu ve eğimi ölçülür; iki yüzdeki ürün kodları karşılaştırılır. Yanlış arka etiketli ya da eğik etiketli şişe ayrılır.
Konum sapması, eğim ve kod eşleşme sonucu hat PLC'sine iletilir; uygun olmayan şişe itici ile ret konveyörüne alınır. Ön–arka görüntü ve ölçüler operatör ekranında gösterilir, parti bazında sayılır.
- 01 Besleme
- 02 Tetik
- 03 Görüntü
- 04 Eşleştirme
- 05 Karar
Şişeler sabit hızla, etiket yüzleri kameralara dönük gelir.
- Konum sapması
- —
- Eğim
- —
- Ön–arka kod
- —

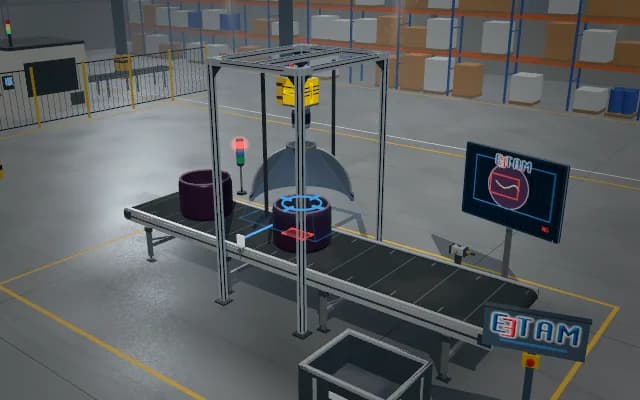

Sahneler temsilî simülasyonlardır; müşteri referansı veya performans garantisi değildir.
İhtiyaç
Opak plastik şişe parlak ve kavislidir; dik ışıkta etiket üzerinde yansıma oluşur. Ön ve arka etiket ayrı makinelerde takılır, bu yüzden kod uyuşmazlığı tek yüze bakarak yakalanamaz. Şişe bant üzerinde birkaç derece dönebilir ve etiket kenarı gövde rengine yakındır.
Çözüm yaklaşımı
Karşılıklı iki alan tarama kamera ön ve arka etiketi aynı tetikle alır; 45° çubuk ışıklar yansımayı kameradan uzağa yönlendirir ve etiket kenarını belirginleştirir. Etiket konumu şişe omzuna göre ölçülür, eğimi kenar doğrusunun gövde eksenine açısıdır; her yüzdeki ürün kodu okunup ön–arka karşılaştırılır.
Süreç adımları
- 01
Besleme
Şişeler sabit hızla, etiket yüzleri kameralara dönük gelir.
- 02
Tetik
Fotosel şişeyi görür; iki kamera ve çubuk ışıklar tetiklenir.
- 03
Görüntü
Ön ve arka etiket aynı anda, 45° çubuk ışık altında görüntülenir.
- 04
Eşleştirme
Etiket konumu ve eğimi ölçülür; ön ve arka yüzdeki ürün kodları karşılaştırılır.
- 05
Karar
Konum ve eğim toleransı ile ön–arka eşleşmesi birlikte değerlendirilir.
İlgili uygulamalar
Uygulamanızı birlikte fizibilite edelim
Numunenizi laboratuvarımızda test eder; çözünürlük, optik ve aydınlatma seçimini raporlarız.
