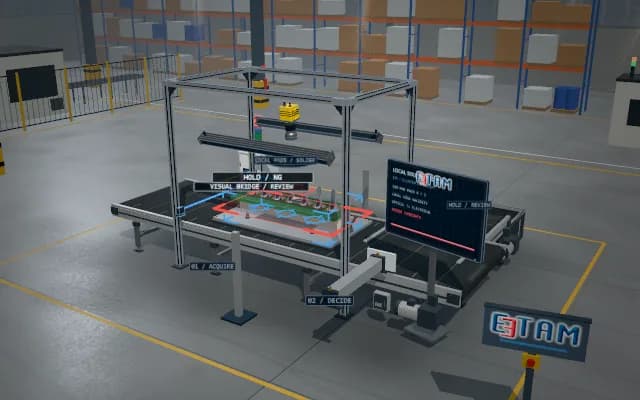

Display soket pad aralığında lokal lehim köprüsü haritası
Tam kart görünüşü dar pad aralıklarındaki lehim bağlantısını yeterince ayırt etmeyebilir. Parlak lehim ve pin örtülmesi bir köprüyle karışabilir; lokal kontrolün kendi büyütme ve görünürlük kanıtı gerekir.
Önerilen çıktı: pad çiftine bağlı görsel köprü adayı, lokal görüntü ve inceleme gerekçesi. Bu ayrı optik kontrol konseptidir; tam kart AOI kapsamına veya elektriksel kısa devre testine otomatik dahil değildir.
- 01 Sunum
- 02 Tetik ve referans
- 03 Görüntü / profil
- 04 Karar
- 05 Kanıt ve PLC
Soket ROI bölgesini hizala
- Numune kaydı
- —
- Pad aralığı ve görüş geçerliliği
- —
- Görüntüleme ilerlemesi
- —

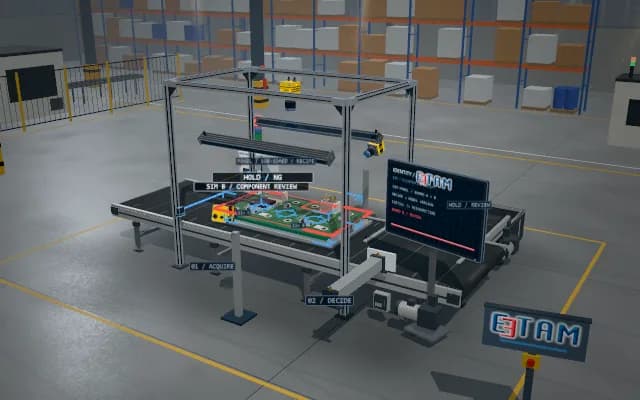

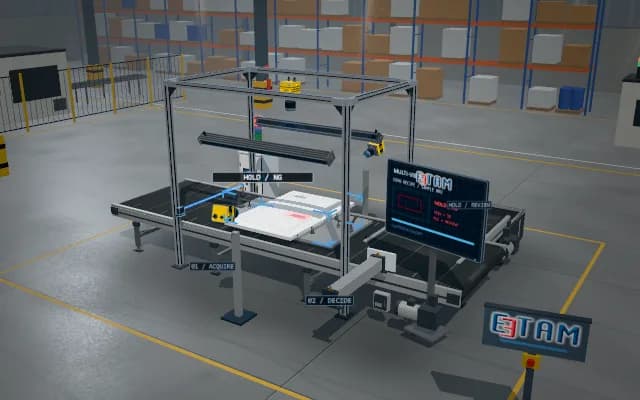

Sahneler temsilî simülasyonlardır; müşteri referansı veya performans garantisi değildir.
Çözüm yaklaşımı
Soket bölgesini yerel referansla hizala ve kontrollü ışık görüşlerini karşılaştır. Pad ve lehim bölgelerini bölütleyip komşu padlar arasında bağlantı adayı çıkar; parlama ve örtülmeyi ayrı geçersizlik olarak tut. Lokal optik çözünürlük ile köprü ayrımı gerçek numunelerde doğrulanır; elektriksel kısa devre sonucu varsayılmaz.
Süreç adımları
- 01
Sunum
Soket ROI bölgesini hizala
- 02
Tetik ve referans
Kontrollü ışık görüşlerini al
- 03
Görüntü / profil
Pad ve lehimi bölütle
- 04
Karar
Komşu pad bağlantı adayını incele
- 05
Kanıt ve PLC
Görsel kanıtı inceleme kaydına bağla
