Vida dişi ve kılavuz deliğinde diş kontrolü
Çok delikli flanş indeks tablaya alınır; eğik kamera ve halka ışık delik içini görüntüler. Parlak diş halkalarının sayısı ve düzeni değerlendirilir; düz iç yüzey diş yokluğu olarak işaretlenir.
Delik içi görüntü, halka sayısı ve OK/NG sonucu ekranda gösterilir. Dişsiz delik işaretlenir ve istasyon sinyal kulesi NG durumunu bildirir.
- 01 İndeks
- 02 Görüntü
- 03 Halkalar
- 04 Karar
Flanşın seçilen deliği kamera altına gelir.
- Diş halkası
- —
- Delik kodu
- —

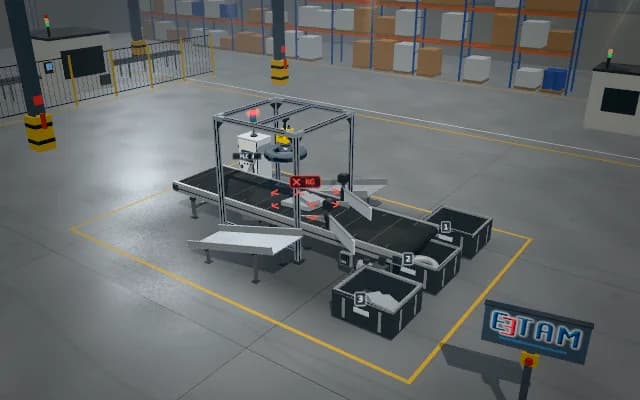

Sahneler temsilî simülasyonlardır; müşteri referansı veya performans garantisi değildir.
İhtiyaç
Derin delikte diş sırtları birbirini örter ve talaş parlak halkaları kesebilir. Üst yüzey yansıması, dişsiz bir deliğin kenarını diş halkası gibi gösterebilir.
Çözüm yaklaşımı
İndeks tabla seçilen deliği eğik kamera bakışına getirir. Eş eksenli halka ışık diş sırtlarını belirginleştirir; delik içindeki halka sayısı ve aralık düzeni karşılaştırılır, dişsiz delik örneği düz iç yüzey olarak gösterilir. Dış dişte hatve ve ezik, yandan alınan siluetteki diş profilinden değerlendirilir.
Süreç adımları
- 01
İndeks
Flanşın seçilen deliği kamera altına gelir.
- 02
Görüntü
Halka ışık delik içindeki sırtları aydınlatır.
- 03
Halkalar
Halka sayısı ve düzeni görüntüde gösterilir.
- 04
Karar
Dişsiz delik veya uygun diş durumu bildirilir.
