Çimento torbasında baskı, dikiş ve sayım kontrolü

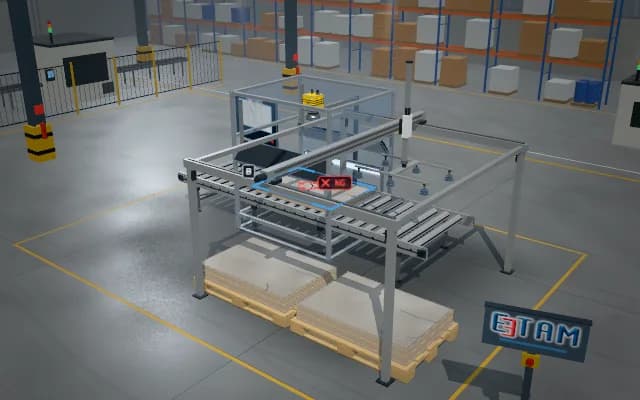

Dolumdan çıkan torba hava perdeli kabinde üstten görüntülenir; tip baskısı, ağız kapaması ve yırtık bölgeleri kontrol edilir. Yan okuyucu üretim kodunu doğrular; torba sayımı paletleme kontrolüne, ret kararı yan bant iticisine iletilir.
Kod, tip sonucu ve torba sayısı paletleme kontrolüne iletilir; açık ağızlı veya yırtık torba yan banda itilir. Operatör ekranı kapama bölgesini ve ret sayacını gösterir.
- 01 Besleme
- 02 Görüntü
- 03 Analiz
- 04 Karar
Dolu torba sensörle algılanır ve kontrol kabinine girer.
- Kapama sürekliliği
- —
- Döngü torba sayısı
- —
- Kod sonucu
- —
Sahneler temsilî simülasyonlardır; müşteri referansı veya performans garantisi değildir.
İhtiyaç
Dolum tozu optik pencereyi kirletir; torba kırışıklıkları baskıyı ve ağız dikişini kesintili gösterebilir. Yassı torba konumu değiştiğinde kod okuyucuya farklı açıyla gelir.
Çözüm yaklaşımı
Kabin ve hava perdesi optik pencere önündeki toz birikimini sınırlar. Üst çubuk ışıklarla baskı şablonu ve ağız kapama bandının sürekliliği aranır; eğik yan kod okuyucu üretim kodunu alır. Tetik kenarı, her torbanın bir kez sayılmasını sağlar.
Süreç adımları
- 01
Besleme
Dolu torba sensörle algılanır ve kontrol kabinine girer.
- 02
Görüntü
Üst kamera baskı ve kapama görüntüsünü, yan okuyucu kodu alır.
- 03
Analiz
Tip baskısı, kapama sürekliliği ve kod sonucu birlikte değerlendirilir.
- 04
Karar
Torba sayılır; açık ağızlı torba yan banda, uygun torba paletlemeye gider.
