Bağlantı sacında datum hizalı delik konumu ve geometrik tolerans
Bağlantı sacı fikstürde konumlanır, kenarlar datum koordinatına hizalanır. Delik çevreleri caliper bölgelerinden bulunur; nominal ve bulunan merkezler karşılaştırılarak konum toleransı ile PLC kabul kararı gösterilir.
Datum koordinatı, merkez konumu ve sapma ölçüm kaydına bağlanır. PLC kabul veya tutma çıkışı üretir; tam geometrik tolerans değerlendirmesi parça çizimi, datum şeması ve kalibrasyon doğrulaması gerektirir.
- 01 Konumlama
- 02 Referans ve tetik
- 03 Örnekleme
- 04 Geometrik analiz
- 05 Tolerans ve PLC
Sac fikstürün referanslarına oturur.
- Datumdan delik konumu
- —
- Konum sapması
- —
- Örnekleme ilerlemesi
- —

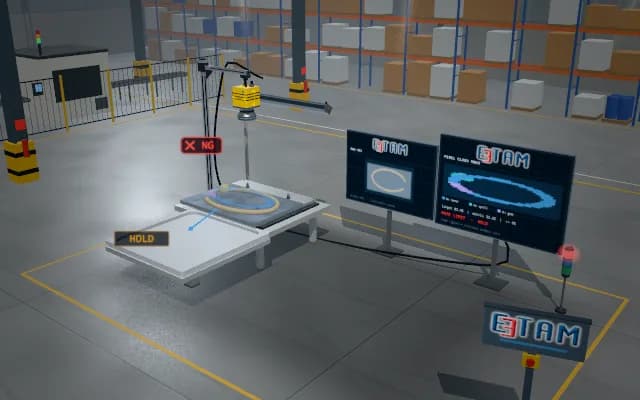

Sahneler temsilî simülasyonlardır; müşteri referansı veya performans garantisi değildir.
İhtiyaç
Sacın görüntüde dönmesi ve fikstür boşluğu delik konumunu değiştirmiş gösterebilir. Delik merkezi doğrudan görüntü ekseninde değil, bulunan datum düzeninde değerlendirilmelidir.
Çözüm yaklaşımı
Kontrollü üst görüntüde datum kenarları ve delik sınırları caliper bölgeleriyle örneklenir. Referans kenarlara doğru, delik çevresine daire uydurulur; dönüş ve öteleme datum hizalamasında giderilir. Merkez farkı kalibre koordinatta toleransla karşılaştırılır.
Süreç adımları
- 01
Konumlama
Sac fikstürün referanslarına oturur.
- 02
Referans ve tetik
Datum kenarları bulunur, görüntü pozu hizalanır.
- 03
Örnekleme
Delik çevresi ayrı caliper bölgelerinden örneklenir.
- 04
Geometrik analiz
Nominal ve ölçülen merkez farkı hesaplanır.
- 05
Tolerans ve PLC
Temsilî konum sınırı PLC kabul veya tutma kararına çevrilir.

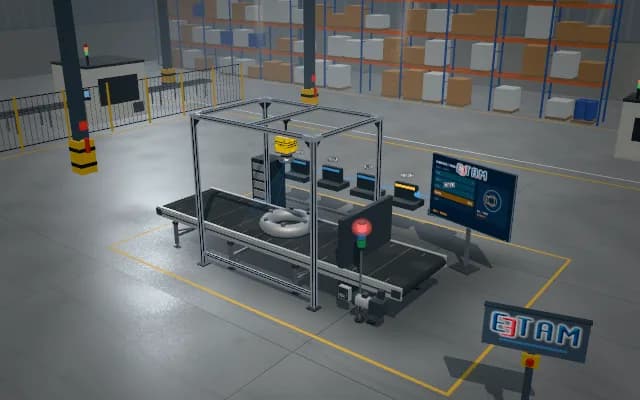

İlgili uygulamalar
